WL

产品时间:2021-04-08 19:31:21

简要描述:

真空泵必须安装在一个干燥、通风,具尽可能没有灰尘的地方。允许使用的环境温度是40℃以内

详细介绍

WL系列真空泵参数表



型号

WL-90V

WL-90H

WL-140V

WL-140H

WL-200V

WL-200H



项   目

参 数 标 准

参 数 标 准

参 数 标 准

参 数 标 准

数 标 准

数 标 准



额定电压/频率

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz



输入功率

≤320W

≤320W

约450W

≤450W

550W

550W



最大空气流量

5.5m3/h(91L/min)

4.1m3/h(68L/min)

7.2m3/h (120L/min)

6.0m3/h(100L/min)

200L/min(12m3/h)

166L/min(10m3/h)



最大真空度

-92KPa(-700mmHg)

-98KPa(-740mmHg)

-700mmHg(-92Kpa)

-98KPa(-740mmHg)

-92Kpa(-700mmHg)

-98Kpa(-740mmHg)



噪音

≤56dB(A)

≤52dB(A)

≤53dB(A)

≤53dB(A)

≤54dB(A)

≤54dB(A)



使用环境温度

5-40℃

5-40℃

5-40℃

5-40℃

5-40℃

5-40℃



绝缘等级

B

B

B

B

B

B



冷态绝缘电阻(常态)

≥100MΩ

≥100MΩ

≥100MΩ

≥100MΩ

≥100MΩ

≥100MΩ



耐电压强度

1500V/50Hz 1min无击穿

1500V/50Hz 1min无击穿

1500V/50Hz 1min无击穿

1500V/50Hz 1min无击穿

1500V/50Hz 1min无击穿

1500V/50Hz 1min无击穿



热保护器

自动复位130±5℃

自动复位130±5℃

自动复位130±5℃

自动复位130±5℃

自动复位130±5℃

自动复位130±5℃



重量

6.0Kg

6.0Kg

8.5Kg

8.5Kg

9.0Kg

9.0Kg



安装尺寸

L147*W83mm(安装脚螺纹4-M6)

L147xW83mm(安装脚螺纹4-M6)

L203*W112mm(安装孔∮7mm)

L203*W112mm(安装孔∮7mm)

L203*W112mm(安装孔∮7mm)

L203*W112mm(安装孔∮7mm)



外形尺寸

L237*W97*H162mm

L237*W97*H162mm

L244*W128*H186.3mm

L244*W128*H186.3mm

L244*W128*H205mm

L244*W128*H205mm



重新启动压力

0KPa

0KPa

0KPa

0KPa

0KPa

0KPa



进排气孔螺纹规格

1/4-19PT管螺纹

1/4-19PT管螺纹

1/4-19PT管螺纹

1/4-19PT管螺纹

进气口3/8-19PT管螺纹,出气口1/4-19PT

进气口3/8-19PT管螺纹,出气口1/4-19PT

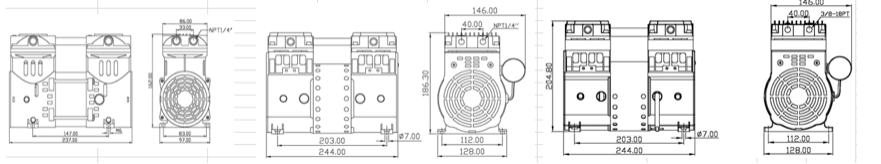

WL-90V、WL-90H尺寸图


WL-140V、WL-140H尺寸图


WL-200V、WL-200H尺寸图


WL(图1)

产品特点:

                   紧凑设计   泵体和马达融为一体,大节约了安装空间。

                   低噪音     噪音值不超过60dB,有利于车间员工保持愉快的心情。

经久耐用   采用高质量活塞环、进口轴承、CNC精加工零部件、全铜芯电机等,使用大大延长了寿命,从而节约使用成本。

完全无油   活塞式无油设计,省去加油维护的烦恼,同时也避免了油分子的扩散造成食品与空气污染,可广泛用于食品包装行业。

维护方便   拆装简单,易于更换易损件,省去外聘专业技术服务的费用(本公司提供维护视频)。

应用范围:医疗设备、消毒灭菌设备、真空吸附自动化设备、印刷晒版曝光机械、真空包装机械、真空升降机、机械臂(零部件的吸附保持)、美容纤体设...

使用说明:

WL(图2)威俄电气(上海)有限公司

活塞式真空泵操作说明书



感谢您购买威俄真空泵,本说明书介绍了如何正确使用本产品。在使用(安装、接线、运行、维护、检查等)前,请务必认真阅读本使用说明书。

安装:

1、  真空泵必须安装在一个干燥、通风,具尽可能没有灰尘的地方。允许使用的环境温度是40℃以内。如果安装在一个密闭的空间内,必须保持足够的空间或适当的通风,以供散热之用,如果有必要的情况下,请外接散热风机来帮助散热。

2、  请区分好进气口与出气口,不要接反。

3、  为了避免吸入灰尘损坏真空泵,建议进气口加装一个≤10mm的空气过滤器。

4、  真空泵本身没有逆止阀,所以停机时,系统内的真空度会迅速消失,如有需要请自行加装一个逆止阀。

5、  每一台真空泵都配有一个消音器,以用来降低运转时的噪音,所以请将它安装在出气口端,如果有需要可将气体排到室外或作其它用途,请注意排气管管径不得小于出气口口径,以免影响抽气速度。

6、  每一台真空泵都配有4只减震脚垫,安装时可用它们来减少震动,并降低噪音。

配电:

1、  配电时,请注意电压和频率是否和真空泵的铭牌标识相符,以免接错烧掉马达。本系列均为单相220V电压。真空泵马达有一条三芯电源线,蓝色与褐色为电源接线,黄绿色为接地线。注意真空泵的运转方向是否正确,如果不对应马上切断电源。

2、  建议在真空泵上装一个过载保护开关或温度保护开关来保护马达。而过载保护开关的设定,必须根据真空泵上铭牌标识的额定电流来操作。

运行:

1、  真空泵运行过程中温度可能超过60℃,必须采取预防措施,以免有人意外触碰。

2、  如果需要本系列真空泵在有背压情况下启动需要提前说明,以作特殊处理。

3、  注意真空泵运转方向是否正确。

维护/检查/保养:

1、  定期检查使用环境温度。清洁真空泵表面灰尘。

2、  年度或季度性(视使用环境而定)拆开消音器、空气过滤器并做清理,如有需要,请更换。

3、  正常使用情况下(允许的工作真空压力和40℃以下的环境温度),工作5000小时需要更换气缸与活塞皮环、气阀片。检查轴承情况,如有磨损,将活塞连杆组换掉。

故障现象和原因以及排除方法:

故障现象

可能原因

排除方法

   马达不转

没有接上电源

检查电源

电压不足

检查电压

电容故障

检查电容,必要时更换它

线路接错

检查线路

马达故障

送厂检修或更换

马达温度保护开关跳脱

待马达温度下降后再启动

活塞连杆卡住

拆开真空泵,检查轴承状况,如有必要更换活塞连杆组。

管路内有背压

消除管路内背压或采用可再次启动的机型。

马达温度过高

环境温度太高

选择另一个更适合的安装环境,或改善通风效果。

通风不良

清洁风扇保护罩,或检查真空泵是否太靠近墙壁

真空泵长时间处于抽大气的状态

加装电磁阀或其他可行方式改善。

开关接触不良

检查开关保和保险丝,有必要全部更新。

真空度不足

管路有漏

检查并填补漏气的地方

空气过滤器因太脏而阻塞

清理或更换滤芯

机器气缸内油封垫片破损

更换油封垫片

活塞环太脏或破损

清理或更换活塞环

处理非一般气体

只能处理一般性气体

金属阀片破损

更换金属阀片

噪音太大

轴承损坏

更换轴承

金属阀片毁损

更换金属阀片

消音器不适用

选用适当的消音器

活塞环毁损

更换活塞环

机器震动严重

更换防震脚垫以减少振动



警告:

1、  此款泵只能依照它的设计用途来使用,它的使用介质是空气;不可用来抽取带腐蚀的气体、易燃易爆气体,高温空气以及水、油。

2、  此款泵是无油活塞式的,禁止注油。

3、  禁止管路阻塞。

4、  请勿直接往泵、电机上洒水,或用水洗。另外,请勿在水、液体能接触的地方使用,否则会造成触电、火灾、引起故障。

5、  安装、接线、维修护、检查必须由合格的电气技术人员来操作。

 质量保证书

本产品是威俄电气(上海)有限公司在严格的品质管理下生产的合格产品。因此,购买后,您将得到1年的保证期。

万一在保证期间发生故障时我们保证免费维修,但是以下事项不在保证修理范围,请另外付实际费用:

1.使用方法不当,错误操作管理而发生故障。

2.随着使用而消耗、磨损的零件。

3.使用环境不适当或保管不良,而发生故障。

4.天灾地变发生之故障。

5.由于改造而引起的故障。

6.在本公司或本公司代理点以外进行修理而引起的故障。

7.本产品在使用中发生的故障而引起的各种费用及连带二次费用。

本公司保留对以上条款的修改和解释权。
